产品简介

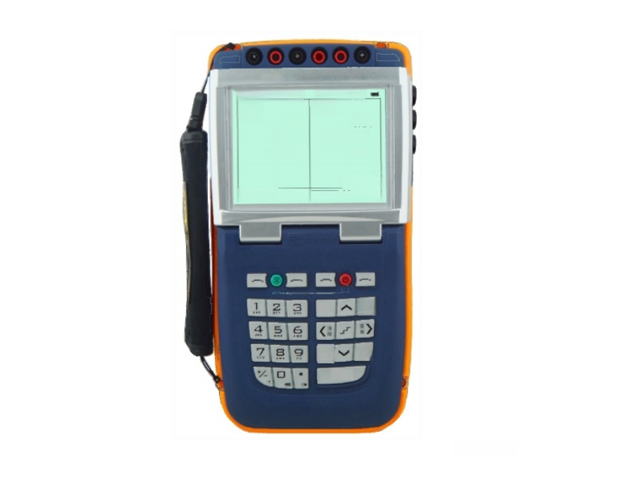

DTEL-15型 多功能过程校验仪是由大容量高性能聚合物充电电池供电的便携式现场校验仪，可连接外部压力模块，操作方便，功能强大，性能稳定，准确度高，是一款性价比非常高的热工综合校验仪器。
产品功能
1、本校验仪符合以下国家规程：
《JJG1664-2017温度显示仪校准规范》
《JJG617-1996数字温度指示调节仪检定规程》
《JJG951-2000模拟式温度指示调节仪检定规程》
《JJG874-2007温度指示控制仪检定规程》
《JJG74-2005工业过程测量记录仪（电子电位差计、自动平衡电桥）检定规程》
《JJF1183-2007温度变送器校准规范》
《JJG119-2018实验室pH（酸度）计检定规程》
《JJF1547-2015在线pH计校准规范》
2、同时输出和测量V、mV、mA、Ω、Hz等多种标准信号，以及各种热电偶（TC）和各种热电阻（RTD）温度信号的准确模拟和测量。
3、主机内置pH（酸度）计检定功能。
4、RTD测量具备自定义PRT功能，输入铂电阻对应R0、A、B、C等参数可做为高精度温度计使用。
5、可检定温度仪表、变送器、记录仪等各类二次仪表，同时具备模拟变送器功能。
6、4~20mA输出和测量的同时直接进行24V配电，并可提供24VDC独立供电模式。
7、校验变送器测量其回路信号时，可直观显示电流参数及对应温度或压力参数，无需换算。
8、大屏幕背光液晶屏，全中文操作菜单，功能齐全，方便所有现场热工信号的检测与校准。
9、电信号高精度等级0.01级，出厂内控准确度为±0.005%FS。
10、稳定性好，仪器内部温系自动修正，下限温度系数±0.0003%FS/℃。
11、至高七位数字显示，输出和测量分辨力高（mV分辨力：1μV，Ω分辨力：1mΩ）。
12、体积小巧，携带方便，采用抗震防摔硅胶外壳，避免意外跌损。
13、全封闭式薄膜轻触按键，50-100万次超长使用寿命。
14、支持Ω（热电阻）信号二、三、四线制输出和测量。
15、所有信号可自动步进和斜坡输出，并可设置任意步进（斜坡）点及步进（斜坡）时间。
16、可实时记录现场检测数据，实现无纸化记录功能。
17、外置高精度冷端补偿探头，可进行手动或自动冷端温度补偿和设定。
18、采用大容量高性能聚合物充电电池，连续工作时间10小时以上。
19、标配镀金测试线，更少引入接触电势及接触电阻，确保高精度校准。
20、主机五年保修，终生免费精度修正，终生售后服务保障。
21、体积：220×107×37mm，重量：580g。
技术指标
| 量程 范围 | 0.01级准确度指标 ±（%RD+%FS） | 0.02级准确度指标 ±（%RD+%FS） | 分辨力 | 备注 | 温度 系数 | |
| 输出 | 10.99999 V | 0.005%+0.002% | 0.01% + 0.002% | 10μV | 负载电流：≤10 mA | ±3ppm/℃ |
| 1.099999 V | 1μV | |||||
| ±109.999 mV | 0.005%+0.004% | 0.01% + 0.004% | 1μV | 内阻：250mΩ | ±5ppm/℃ | |
| 30.0999 mA | 0.005%+0.004% | 0.01% + 0.004% | 0.1μA | 负载电阻：≤800 Ω | ±3ppm/℃ | |
| 4~20mA模拟变送器 | 24V DC供电 | |||||
| 4000.00 Ω | 0.005% + 0.004% | 0.01% + 0.008% | 10mΩ | 激励电流：0.1mA（0.05 mA~ 1 mA ） | ±5ppm/℃ | |
| 400.000 Ω | 1mΩ | 激励电流：1mA（0.5 mA ~ 10 mA ） | ||||
| 59999.9 Hz | 0.001% + 0.001% | 0.1Hz | 输出波形：方波、正弦波 输出幅值：0.1 V ~ 9.9V 负载电流：≤2 mA | ±3ppm/℃ | ||
| 5999.99 Hz | 0.001% + 0.002% | 0.01Hz | ||||
| 599.999 Hz | 0.001% + 0.004% | 0.001Hz | ||||
| 模拟热电偶 | 见热电偶准确度指标 | 0.01℃ | TC型号：J、K、T、E、R、S、 B、N、WRe3-25、WRe5-26 | ±5ppm/℃ | ||
| 模拟热电阻 | 见热电阻准确度指标 | 0.01℃ | RTD型号：PT100、PT1000、Cu50、 Cu100、G、BA1、BA2、BA3 | |||
| pH | ±0.0005pH | 0.0001pH | 内置酸度计检定功能 | ±5ppm/℃ | ||
| 24V DC | ±10% | —— | 负载电流：≤65mA；功率：1.5W | ±5ppm/℃ | ||
| 测量 | ±109. 9999 V | 0.005%+0.002% | 0.01% + 0.002% | 100μV | 输入阻抗：1 MΩ | ±3ppm/℃ |
| ±10. 99999 V | 10μV | |||||
| ±1. 09999 V | 10μV | 输入阻抗：500 MΩ | ||||
| ±109.999 mV | 0.005%+0.004% | 0.01% + 0.004% | 1μV | ±5ppm/℃ | ||
| ±109.999 mA | 0.005%+0.004% | 0.01% + 0.004% | 1μA | 输入阻抗：≤8 Ω | ±5ppm/℃ | |
| ±23.9999 mA | 0.1μA | |||||
| 4000.00 Ω | 0.01%+0.004% | 0.01% + 0.008% | 10mΩ | 激励电流：0.5 mA | ±5ppm/℃ | |
| 400.000 Ω | 1mΩ | 激励电流：1 mA | ||||
| 59999 Hz | 0.005% + 0.002% | 1Hz | —— | ±3ppm/℃ | ||
| 9999.9 Hz | 0.005% + 0.004% | 0.1Hz | ||||
| 999.99 Hz | 0.005% + 0.008% | 0.01Hz | ||||
| 99.999 Hz | 0.005% + 0.01% | 0.001Hz | ||||
| 热电偶 | 见热电偶准确度指标 | 0.01℃ | TC型号：J、K、T、E、R、S、B、 N、WRe3-25、WRe5-26 | ±5ppm/℃ | ||
| 热电阻 | 见热电阻准确度指标 | 0.01℃ | RTD型号：PT100、PT1000、Cu50、 Cu100、G、BA1、BA2、BA3、PRT自定义 | |||
| 开关量 | 开启/闭合，1mA电流 | |||||
热电偶准确度指标
| 热电偶型号 | 输出或测量 | |
| 温度范围 | 准确度 | |
| J | -200 ~ 0℃ | ±0.40℃ |
| 0 ~ 1200℃ | ±0.30℃ | |
| K | -240 ~ 0℃ | ±0.40℃ |
| 0 ~ 1372℃ | ±0.30℃ | |
| T | -240 ~ 0℃ | ±0.80℃ |
| 0 ~ 400℃ | ±0.40℃ | |
| E | -240 ~ 0℃ | ±0.50℃ |
| 0 ~ 1000℃ | ±0.40℃ | |
| R | -50 ~ 0℃ | ±0.90℃ |
| 0 ~ 1768℃ | ±0.70℃ | |
| S | -50 ~ 0℃ | ±0.90℃ |
| 0 ~ 1768℃ | ±0.60℃ | |
| B | 0 ~ 1820℃ | ±0.70℃ |
| N | -240 ~ 0℃ | ±0.80℃ |
| 0 ~ 1300℃ | ±0.40℃ | |
| D（WRe3-25） | 0 ~ 2315℃ | ±0.70℃ |
| D（WRe5-26） | 0 ~ 2315℃ | ±0.70℃ |
| 备注 ：分辨力：0.01℃ | ||
热电阻准确度指标
| 热电阻型号 | 输出或测量 | |
| 温度范围 | 准确度 | |
| PT100 | -200 ~ 0℃ | ±0.10℃ |
| 0 ~ 850℃ | ±0.10℃ | |
| PT1000 | -200 ~ 0℃ | ±0.10℃ |
| 0 ~ 850℃ | ±0.10℃ | |
| Cu50 | -50 ~ 0℃ | ±0.20℃ |
| 0 ~ 150℃ | ±0.20℃ | |
| Cu100 | -50 ~ 0℃ | ±0.25℃ |
| 0 ~ 150℃ | ±0.20℃ | |
| -50 ~ 0℃ | ±0.25℃ | |
| 0 ~ 150℃ | ±0.20℃ | |
| BA1 | -200 ~ 0℃ | ±0.40℃ |
| 0 ~ 650℃ | ±0.30℃ | |
| BA2 | -200 ~ 0℃ | ±0.25℃ |
| 0 ~ 650℃ | ±0.20℃ | |
| BA3 | -50 ~ 0℃ | ±0.15℃ |
| 0 ~ 100℃ | ±0.10℃ | |
| 备注：分辨力：0.01℃ | ||
其它参数
| 操作温度 | -10℃ ~ 55℃ |
| 存储温度 | -20℃ ~ 70℃ |
| 冷端补偿温度 | -30℃ ~ 70℃ |
随机附件
说明书、合格证、保修卡、出厂检测报告、充电电池、充电器、冷端温度补偿探头、24V DC输出线、测试线套件、仪器箱等，校准证书（可选，费用另计）
