补偿导线在热电偶检定中的应用，主要目的一是将热电偶的参考端从高温处移到环境温度较 稳 定 的地方，二是节省大量的用于制造热电极的 贵 重 和稀 有 金属材料，三是便于安装和线路的铺设，同时可以减少热电偶回路电阻，利于测量和自动控制。补偿导线是在一定温度范围内（0~100℃）具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
补偿导线分一般采用和热电偶具有相同电子密度的导线代替，补偿导线的与热电偶的连线一般都是很明了，热电偶的正极连接补偿导线的红色线，而负极则连接剩下的颜色。一般的补偿导线的材质大部分都采用铜镍合金。
使用补偿导线时应注意以下几点：
（1）各种补偿导线只能与相应型号的热电偶配用，就是各种热电偶和所配用的补偿导线在规定温度（O～100℃）范围内热电特性必须是相同的。
（2）补偿导线和热电偶连接点的温度不得超过规定的使用温度。
（3）补偿导线和热电偶、仪表连接时，正负极不能接错，而且两对连接点要处于相同的温度。
（4）要根据所配仪表的线路电阻要求，选用补偿导线的线径。

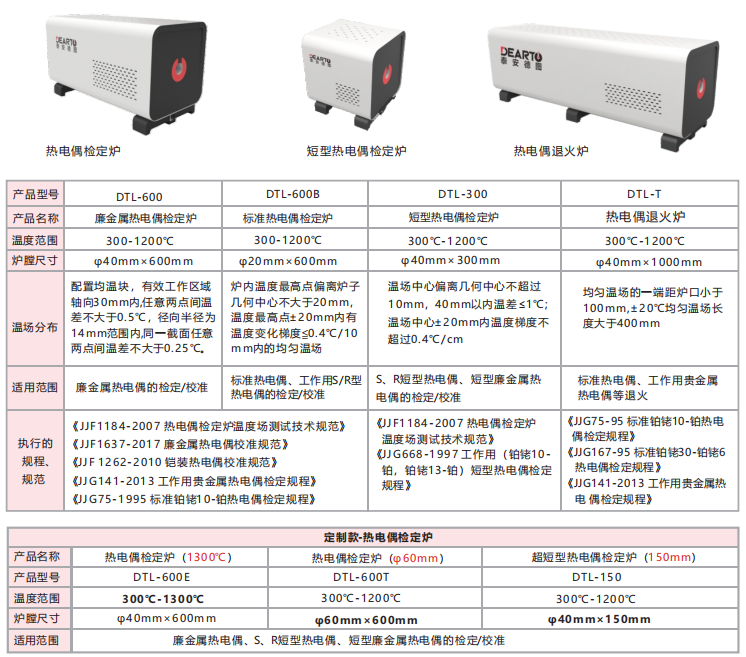

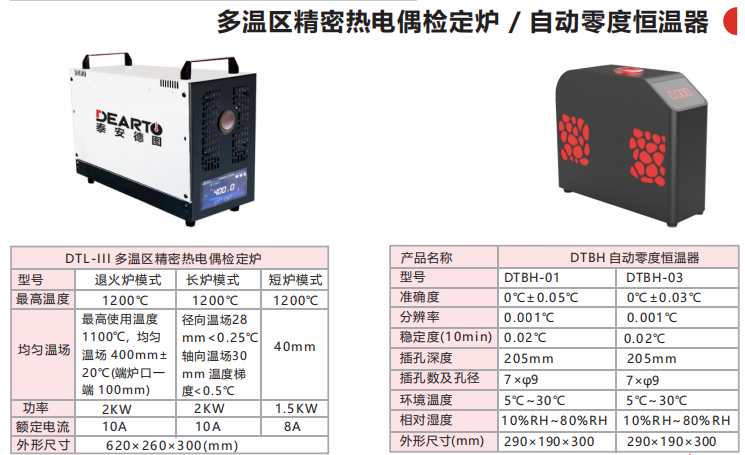

泰安德图常年为大家提供精度0.2级的补偿导线，满足并优于《JJF1637-2017 廉金属热电偶校准规范》中的相关要求，同时可提供校准规范中所要求的配套设备热电偶检定炉、均温块、零度恒温器等。公司生产的DTBH-03 自动零度恒温器精度可达0.03℃。
