DTSL Pro型 全自动温湿度计检定系统

DTSL Pro型 全自动温湿度计检定系统

◇ 产品简介 ◇ 产品功能◇ 技术指标◇ 订购信息◇ 资料下载◇ 相关产品

一、产品概述

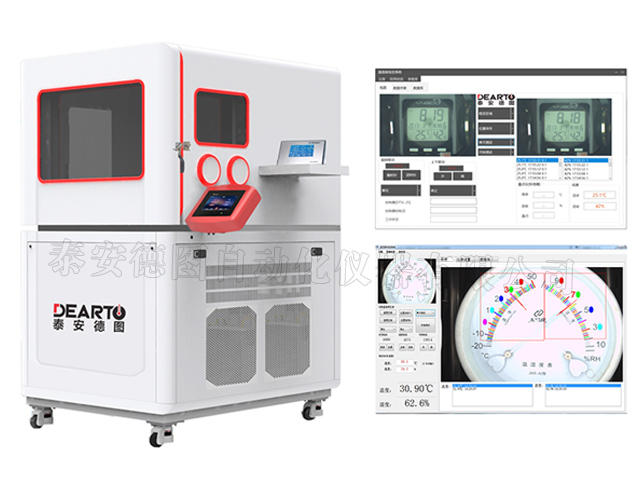

      DTSL Pro 全自动温湿度计检定系统,是泰安德图全新自主研发的全自动温湿度计拍照识别检定系统。系统由德图全系列温湿度检定箱、精 密 露点仪、精 密 数字温度计、拍照机器人和自动识别系统组成的全自动检定装置。

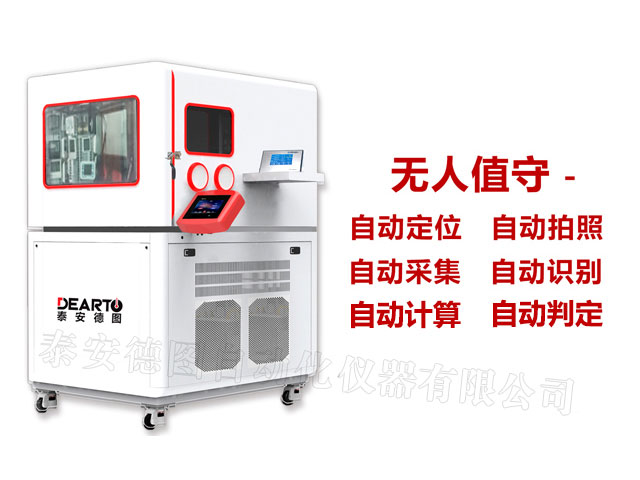

      DTSL Pro-svr3 全自动温湿度计检定系统支持自动定位、自动拍照、自动采集、自动识别、自动计算、自动判定,全自动完成整个检定行程,无需人工干预,可实现无人值守检测模式。本装置可自动对检定箱进行控温控湿,通过露点仪实时监控检定箱温湿度值,自动进行稳定判断。满足稳定条件后,系统自动控制拍照机器人、数据采集装置、自动识别系统、温湿度检定箱、精 密 露点仪等依次定位至被检温度计,内置智能旋转定位装置,自动接收控制器信号、实现数据自动采集、拍照存档并自动识别,识别出温度值和湿度值自动录入上位机。依据检定点的开展检测,自动计算检定结果及检定结论。

 二、主要执行检定规程

《JJG 205-2005 机械式温湿度计检定规程》
《JJF1076-2020 数字式温湿度计校准规范》
《JJF1564-2016 温湿度标准箱校准规范》
三、系统主要特点

1、无人值守-全自动检定/校准:全自动完成整个检定行程,无需人工干预,提高工作效率、降低人工成本;自动进行多点温度、湿度控制,自动进行温湿度计定位及拍照识别,自动识别数字式温湿度计,自动计算检定结果并判定检定结论,实现设备的智能控制。

2、性能稳定、数据安全可靠:系统采用高清相机进行温湿度计拍照,利用人 工 智 能 及软件专用算法自动识别温湿度值,同时将原始图片及识别数据存档,更加稳定可靠,可以解决传统人工读数造成的读数错误、读数偏差、读数数据无法复核问题。
3、人 工 智 能 学习能力:系统的优点是具有自动学习能力,后期可添加对新的温湿度计的识别。识别部分具有独立模块,可独立升级,对于新型温湿度计,用户只需要提供温湿度计图片,经训练后,通过升级识别模块,即可实现对新温湿度计的自动识别。

4、识别效率高:系统中温湿度检定箱会按照规程要求检定点依次进行控制,当每个检定点稳定后,系统即可根据用户设置的稳定时间进行自动采集。整个检定过程,拍照识别时间相对于温湿度控制及稳定时间基本可以忽略不计。
5、数据库管理功能:在数据库管理软件中将送检单的送检信息录入到数据库中,并选择本轮需要检定的温湿度表,然后通过操作软件自动排列组合,把仪表挂在温湿度箱内的内筒架上对应的孔位,并将温湿度控制器的控制点设置到需要检定的数据点,开始工作后,即可自动识别并上传识别数据和图像,在数据库管理软件中可实现编辑,查询,删除,及其导出Office文档,实现数据电子文档存储。
1.本软件使用的是MySql数据库,可实现网内网外联机测试,方便不同地点的实验室数据管理,实现数据共享和多机操作。
2.数据库管理软件可以利用图像扫描录入功能,把送检单的有效信息自动输入到信息栏里,操作方便快捷,减轻了繁琐的工作量。
3.数据库操作软件,可以将检定原始数据导入excel文档,可建立数据的溯原性。
4.检定测试软件可以智能分析温湿度仪表属性(数显、指针),并识别和显示有效信息,便于检定员的分析和判断。
四、专用软件系统功能:

1、全自动控温、控湿:支持自定义设置多个温、湿度点检定;一键启动即可自动对检定箱进行控温、控湿,自动拍照检定;支持选择规程默认温、湿度点检定;支持检定过程中自定义修改温、湿度点,根据用户设置系统自动继续检定。

2、兼容不同类型标准器:支持多品牌 精 密 露点仪和 精 密 数字式温度计,系统自动采集标准器数据。
3、双重定位:支持温湿度计自动定位和手动定位双模式选择。内置智能旋转定位装置,自动接收控制器信号,自动调节相对位置,实现数据自动采集,拍照存档。

4、自动完成整个检定行程:支持根据设定值自动检定、自动拍照、自动识别温、湿度值、数据自动录入系统、所有检定点检定完成后,自动计算、自动判定检定结果,真正实现无人值守全自动检定。
5、数据复核功能:支持检定数据人工复核,用户可通过数据处理模块核对照片中的温湿度值手动输入,同时支持在输入框内修改温湿度值,系统自动更新计算结果。

6、自定义报表功能:支持检定记录预览、打印;支持导出检定记录,生成Excel文件并进行自定义修改。
7、模块化数据库管理:支持温湿度计信息、检定数据、图像数据数字化存档、所有数据均可保存至数据库管理

8、被检信息集中管理:支持送检温湿度计集中管理,支持批量录入送检温湿度计信息(包含:送检温湿度计数量、仪器编号、仪器名称、型号规格、生产厂商、准确度及测量范围、送检单位、送检单位地址等)。

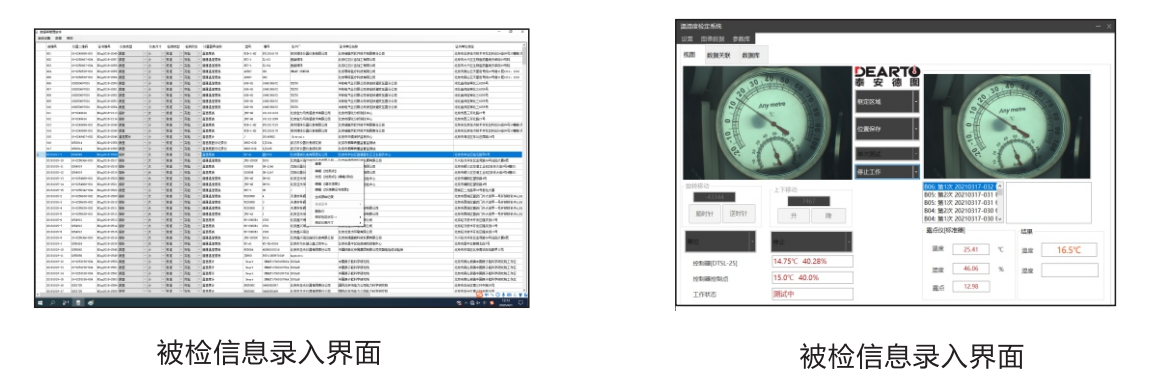

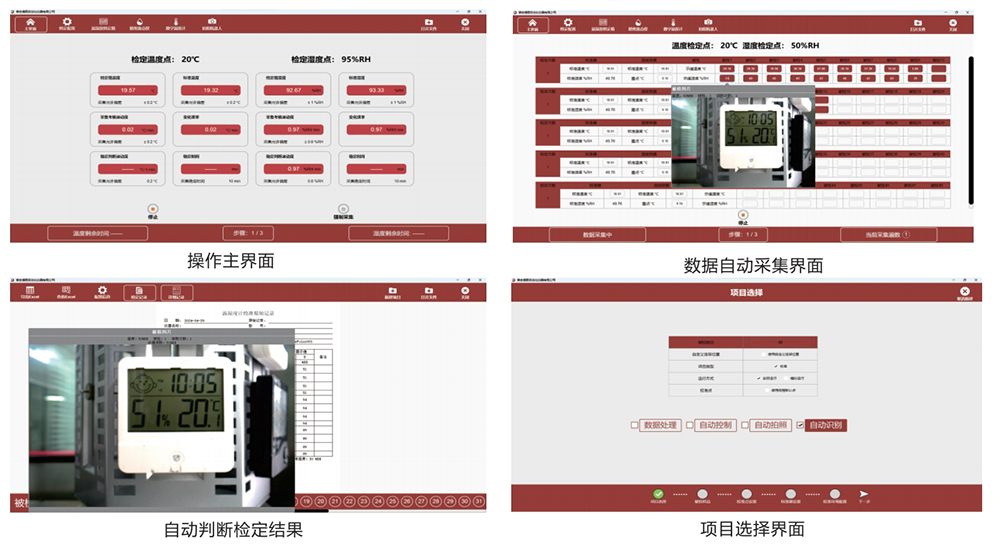

五、系统软件操作界面

DTSL Pro型 全自动温湿度计检定系统

DTSL Pro型 全自动温湿度计检定系统

DTSL Pro型 全自动温湿度计检定系统

DTSL Pro型 全自动温湿度计检定系统

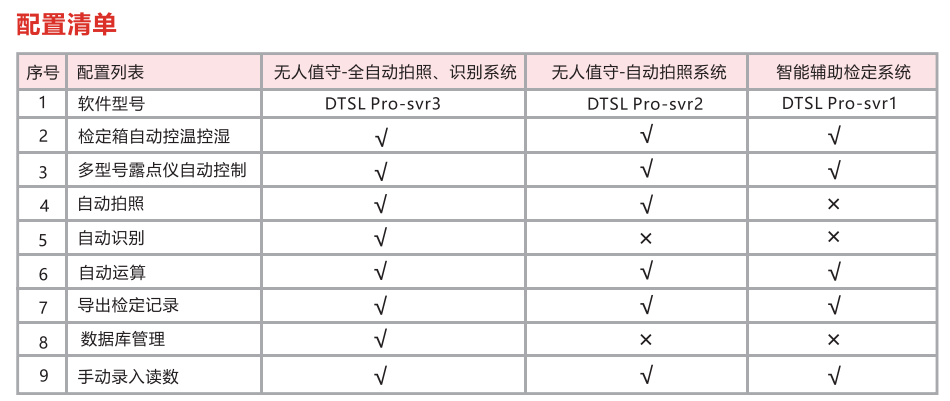

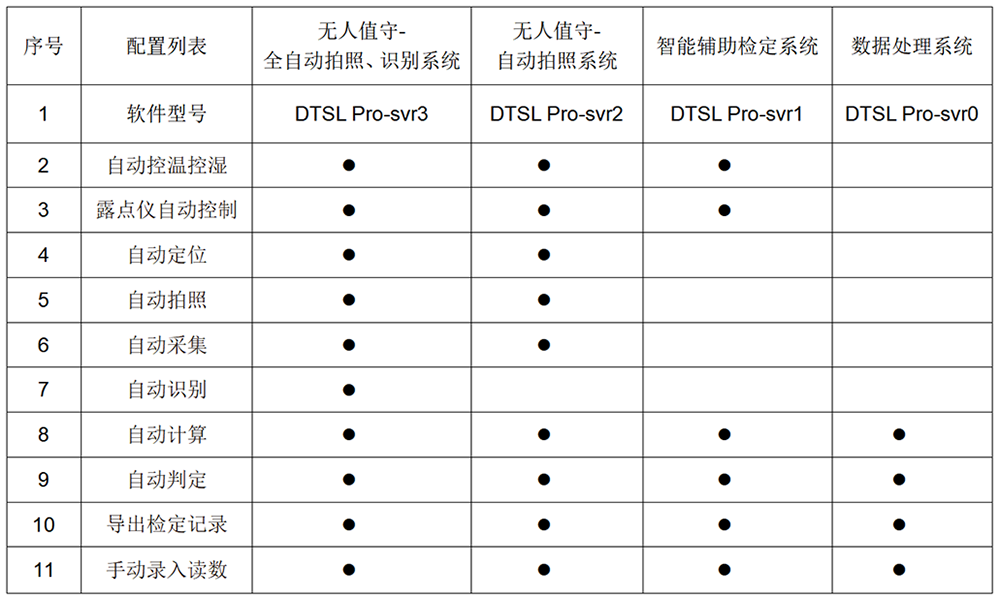

六、可提供多种工作模式,支持根据不同需求、工作场景自定义选择
DTSL Pro全自动温湿度计检定系统,客户可根据不同使用需求、不同工作场景自定义选择工作模式。
模式一:无人值守-自动拍照系统(DTSL Pro-svr2)系统自动对检定箱进行控温、控湿,通过露点仪实时监控检定箱温湿度值,并自动进行稳定判断。满足稳定条件后,系统自动控制拍照机器人和相机依次定位到各个被检温度计,进行拍照存档。当所有检定点完成检定后,进入数据处理页面,用户只需要花费几分钟时间,根据被检图片录入被检数据,系统自动计算检定结果,给出检定结论。
模式二:自动控制检定系统(DTSL Pro-svr1)系统自动对检定箱进行控温、控湿,通过露点仪实时监控检定箱温湿度值,并自动进行稳定判断。满足稳定条件后,系统自动采集标准数据,用户可手动输入检定数据,检定完成后,系统自动计算检定结果,给出检定结论。
模式三:数据处理检定系统(DTSL Pro-svr0)自主设置检定箱温度和湿度,待设备稳定后,在系统中手动输入被检数据,录入完成后系统自动计算检定结果。(备注:机械式温湿度计检定两次后计算平均值,数字式温湿度计检定三次后计算平均值。)

DTSL Pro型 全自动温湿度计检定系统

DTSL Pro型 全自动温湿度计检定系统
