DTW-MU 高温精 密盐槽(电测集成型 )(180~850℃)

2026-9-28 本文被阅读 4 次

DTZ-01型 热电偶、热电阻自动检定系统

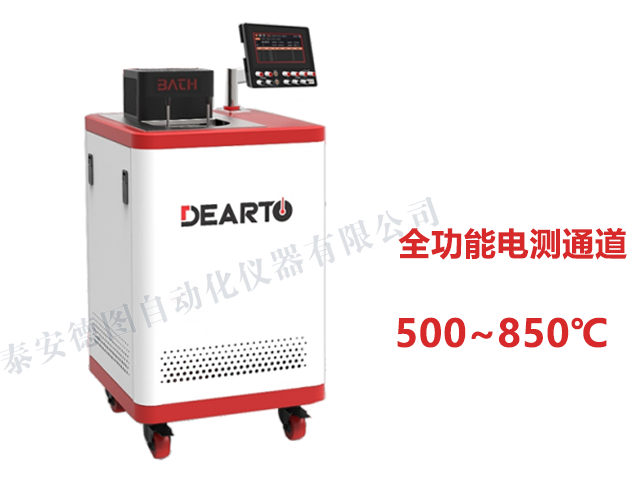

电测集成型-高温精 密盐槽.jpg

◇ 产品简介 ◇ 产品功能◇ 技术指标◇ 订购信息◇ 资料下载◇ 相关产品



产品简介

        电测集成型 DTW-MU 高温精 密盐槽(180~850℃)是根据用户对温度元器件检定的要求而开发出的一种新产品,它与实验室用标准油槽结构完全相同,具有独立的加热系统、搅拌系统和高达 0.1 级的原装日本进口控温器,可为用户提供精 准热源,工作介质无压、无 毒、无腐蚀,检测插孔孔径支持按需定制尺寸,适用于热电偶、热电阻等温度元器件的高精度检测。

产品选型表

型号

DTW

DTW-MU

功能

快速化盐

●

●

设备集成快速熔盐调控机制,介质全程化盐≤2h,缩短开机预备时长,
保 障连续检定工作开展。

定时预约化盐功能

●

●

具备定时自动开关机功能,支持自定义启停,可预约熔盐启动时段,
提升设备使用效率。

触控人机界面

●

●

配备7英寸高清触控屏,图形化操作界面,直观易用。

多点自动校准

●

●

支持多点位自修正模式,一键启动自动校准流程。

智 能编程设置

●

●

多温度点编程设置,可提前预设校准点至设备内部,一键启动即可依次运行,
无 需重复输入校准参数。

控温速率可调

●

●

具备升降温速率可调功能,支持自由设定升降温速率。

自适应智 能控温

●

●

基于PID参数自整定技术,根据不同负载/介质特性自动调控参数。

全品类传感器适配



●

配置独立标准通道,被检通道覆盖热电偶、热电阻、变送器、温度开关等。

传感器管理功能



●

支持传感器新增、删除、修改、查看、复制等功能管理。

高精度电测单元



●

标配6½ 位、7½ 位 高 精 度测量模块,电测分辨率不低于0.0000001。

自动数据处理



●

支持依据被检器具准确度等级自动判定符合性,输出规范化校准结果。

多通道自动采集



●

自动扫描所有通道,同步采集温场与被检数据。

全流程实时监测



●

实时显示电测数据、任务进度、允差、偏差、电测值、温度值等信息。

权限管理



●

支持分级权限管理,可对校准操作、备份恢复、高级配置进行管控。


功能指标

快速化盐

集成快速熔盐调控机制介质全程化盐≤2h,缩短开机预备时长,维护检定工作高 效开展。

预约化盐功能

具备定时自动开关机功能,支持自定义启停,可预约熔盐启动时段,提升设备使用效率。

深度融合架构

恒温场单元与高精度电测单元采用底层硬件+软件算法的深度融合框架设计。

多点校准、修正

支持多点位自修正模式,可一次性设置多个温度校准点,一键启动自动校准流程。

支持通讯

支持USB、WIFI、WLAN、串口通讯,支持数据上传、导出。

程序升降温控制

支持多温度点编程设置,可配置多段斜率控温,系统按设定速率自动完成升温、降温、设定点切换,
全程无 需人工值守。

中英文双语切换

支持中英文双语切换,华氏度℉、摄氏度℃、开尔文K等温度单位自定义切换。

同步自动采集

温场稳定后自动按顺序扫描所有通道,同步采集温场与被检数据,按规程要求完成多次正反向读数并自动计算平均值,
维护测量数据的客观与准确性。

产品型号

DTW-MU560

DTW-560

DTW-MU670

DTW-670

DTW-MU850

DTW-850

高精度电测单元

●



●



●



全自动校准流程

●



●



●



权限管理

●



●



●



数据备份与恢复

●



●



●



同步自动采集

●



●



●



温度范围(℃)

180~560

450~670

500~850

波动度(℃/10min)

±0.01

±0.01

±0.01

水平均匀性(℃)

≤0.01

≤0.01

≤0.01

垂直均匀性(℃)

≤0.02

≤0.02

≤0.02

工作区尺寸(mm)

φ150×400

φ150×400

φ150×400

额定功率

3kW

3kW

3kW

备注

可定制 1100℃ 特殊介质液体槽

电测指标

通道

测量

测量范围

准确度

分辨力

传感器类型

其他

标准通道

SPRT

0Ω-400Ω
 -196℃~850℃

±0.002Ω @ (0~50) Ω
     ±40ppm读数 @ (50~400) Ω

0.001mΩ

Pt25、Pt100、
     智 能传感器 (RTD | SMP等)

测量方法
   4线RTD恒流换向测量

被检通道

RTD

0Ω-400Ω
 -200℃~850℃

±0.002Ω @ (0~25) Ω
     ±80ppm读数 @ (25~400) Ω

0.001mΩ

ITS90(Cu50、Cu100、Pt50、Pt100、PtX)、CVD、IEC60751、Nickel、SMP

测量类型
   2线\3线\4线

TC

0-100mv

±(0.02%RD + 5μV)

0.001uV

K、N、T、J、E、
     R、S、B、WRe3、WRe5

内置冷端准确度
   ±0.35℃ (0-50℃)

DCI

0-20mA

±(0.02%RD + 2μA)

1nA

/

/

DCV

0-10V

±(0.02%RD + 2mV)

1uV

/

输入阻抗 > 1MΩ

环路电源 LOOP

类型:DC24V;带载60mA

温度开关 SW

类型:无源开关;温度开关、油面/绕组温控器、压力式温度计、双金属温度计

功能特点

传感器周期管理

支持传感器新增、删除、修改、查看、复制等全功能管理;
SPRT、RTC型传感器可根据规格型号、量程自动匹配公式系数;
智 能传感器即插即用,自动入库管理并高亮识别。

支持 标准类型

二等标准铂电阻(Pt25 、 Pt100)

RTD、SMP等智 能传感器

支持 被检类型

RTD

ITS90(Cu50、Cu100、Pt50、Pt100、PtX)、CVD、IEC60751、Nickel、SMP

RTC

S、B、R

TC

K、N、T、J、E、R、S、B、WRe3、WRe5

变送器

DCV、DCI

温度开关SW

无源开关

预留NTC

β‑Value、Steinhart、Polynomial

基础参数

热电偶通道支持内置冷端、手动输入两种冷端补偿模式。
支持电测通道增益、零点校准修正。
支持电测滤波功能开关切换。
支持热电偶通道一键“清零”,消除零点漂移引起的系统误差。



无标题文档



核心硬件一体化技术

内置高精度

电测单元

标配 6½位、7½位高精度测量模块(等级可选配);
     支持电阻(OHM)、直流电压(DCV)、直流电流(DCI)多参数测量;
     电测分辨率不低于 0.0000001,满足各类高精度计量场景需求。
   恒温场单元与高精度电测单元采用底层硬件+软件算法的深度融合框架设计。

4线RTD恒流

换向测量技术

分离恒流激励回路与高阻抗电压检测回路,消除引线电阻及接触电阻影响,实现绝 对精 准测量。

冷端补偿设计

配置独立高精度冷端温度传感器,采用多点温度监测+智 能补偿算法,保 障热电偶测量的冷端精度。

检定/校准
项目自动化



示值检定

检定项目:RTD、RTC、TC、DCV/DCI变送器、SW温度开关、NTC等被检对象。
   搭配电子扫描开关,支持多支被检样品,不限量温度点、重复性、

                                            偏差等指标自动检定,输出完整原始记录。

任务配置:支持录入项目编号、稳定时长、采集周期、采集次数、

                                            被检器具数量、校准点、允许误差等参数。

开关量检定

支持 温度开关、油面/绕组温控器、压力式温度计等开关量设备。
     zui多同时检定6路,自动生成升降温逻辑,缩短稳定周期,支持正反行程测试。

任务配置:支持设置控温速率、温区间距、准确度等级、正反行程参数,完成开关量校准点配置。









批量作业与自定义检定/校准流程自动化

批量导入
与自动校准

支持批量录入、修改被检器具出厂编号并保存模板;

支持配置温度波动度、温度偏差、温度变化监控阈值,应用于自动修正及检定合格判定。

支持多点自修正模式,可一次性设置多个温度校准点,一键启动自动校准流程。

自定义自动
测试序列

支持预设多温度点测试流程,自动切换测量模式,批量执行检定、标定、比对、结果判定整套工作,
   全程无 需人工值守。

智 能编程多温段检定模式

两种运行模式按需选择:
     自动编程模式:一键设定全流程温度序列,设备全自动循序执行。

                                                  支持自定义延时启动、稳定保持时长、
                         多轮循环配置,任务完成自动停控,温度点数量不受限,无人值守完成整套试验检定。
                手动编程模式:导入温度序列自动升温稳定,支持人工按需切换各温度点;同步支持延时启动、
                      循环次数、结束关停设置,温度点数量不受限,便于现场人工复核、对标记录。

自适应
 智 能控温

基于PID参数自整定技术,可根据不同负载、介质特性自动调节控制参数,

                                    不同温区自动切换zui优控制方案,保 障温场均匀性与稳定性。

多通道同步

自动采集

温场稳定后自动按顺序扫描所有通道,同步采集温场与被检数据,按规程要求完成多次正反向读数
   并自动计算平均值,保 障测量数据的客观与准确性。

规程化
 自动数据处理

内置 JJG 229、JJG 141、JJF1637等国家计量检定规程算法,内置智 能恒温判定算法,

           实时监测温场变化率、自动计算示值误差、回程误差、电阻、温度等关键参数,无 需人工计算。

校准项目可根据被检器具的准确度等级自动匹配对应允差阈值,输出规范化校准结果。

支持历史校准记录回溯,可调取任意历史记录的原始数据与当时的项目完整配置,支持原始记录表导出。







系统管理
与数据
安全保 障

全流程

实时监控

实时显示电测数据、温场状态、运行状态、任务进度、运行时长、稳定倒 计 时等全维度信息;示值校准模式下,同步显示当前执行温度点、当前校准次数。

实时计算并显示允差、偏差、电测值、温度值等校准结果,超差数据自动高亮提示。

实时监测标准与被检通道10分钟波动度、zui大值、zui小值,配套折线图实现数据可视化。

权限管理

支持分级权限管理,可对校准操作、备份恢复、高级配置三类功能进行权限管控,
     满足计量实验室合规管理要求。

多方式
 原始记录导出

支持U盘导出、二维码扫码下载等多种原始记录导出方式。

系统日志记录

完整记录全部检定任务、设备运行、异常故障信息;系统自动记录运行日志,用于远程售后诊断,
   辅助快速定位设备故障点并解决问题。

备份恢复管理

可设置备份保存时间,选择指定备份节点恢复全量数据,zui长至一年以上,默认7个工作日。

支持单条校准记录级的数据恢复,检索到目标记录后,可恢复至当时的校准配置与数据节点。

断电续检

具备断电续检能力,断电后自动接续校准任务,已测数据有效保留,避免重复作业。

人机交互

与扩展

触控人机界面

配备7英寸高清触控屏,全中文图形化操作界面,操作直观易用,降低人员学习成本。

海量数据

存储与检索

内置 8GB 存储空间,可存储 10 万 + 条校准记录;支持按出厂编号、完成日期、项目ID、器具类型、
   校准日期等多条件组合检索。

通讯接口

标配RS232/RS485、WiFi、LAN /以太网接口,支持 U 盘数据导出,适配实验室信息化管理需求。

可持续升级

支持U盘固件在线升级,可持续获取zui新功能迭代与检定规程geng新,保 障设备长期合规可用。
