产品概述
DT-ACG-200 精 密露点仪采用开放式设计,分体式传感器能够安装在取样气路中或放置在需要检测的环境中。原理是通过将LED光源发射到镜面上,镜面反射光被光电感应器测量,利用光电感应器测量到的光强度的变化就可以检测露水的出现;并通过控制电路将镜面温度控制在结露温度这一临界点,镜面里铂电阻温度计将测量到的冷却面温度数据传送到面板显示出来。该设备精度高 、量程广、稳定性好、无漂移,广泛应用于计量单位的温湿度计量工作等领域。
性能参数
1、露点范围:-30℃ ~+90℃ / 5 %RH~99%RH(非冷凝)2、露点测量精度:±0.15℃
3、重复性 ±0.05℃,分辨率:0.01℃
4、温度传感器精度:±0.1℃,测量范围:-50℃~+180℃
5、数据通讯:USB通信,RS232,标准Modbus-RTU协议,专用智能算法,高精度,高重复性。
6、通讯方式:3通道模拟输出, 4~20mA、0~20mA、0~24mA、0~5V和0~10V,多种电信号输出可选。
7、数据存储:支持SD卡进行数据存储,容量32GB。
8、显示参数:℃,℉ , PPMv ,PPMw,RH(%),g/kg ,mg/m3,支持中英文切换等。
9、主机尺寸: 171mm(H)×153mm(W)×290mm(D)
10、样气条件:工作温度 -40~+90℃;工作压力 0~100kpa;
11、操作界面:4.3"LCD触控显示屏,智能操作系统 操作简单。
12、主机尺寸: 171mm(H)×153mm(W)×290mm(D)
13、主机重量:2.5 Kg
14、供电电源:80~264VAC ,47~63Hz,100W
功能/特点
1、图文引导式UI ,显示直观、内容丰富
2、开放式设计,分体式湿度冷镜传感器,温度传感器
3、32位高速微处理器,24位微功率模数转换器,高精度信号采集控制系统
4、数字模糊控制技术,智能算法设计,露点自动平衡系统,测量时间短
5、智能判断和故障自诊断提醒功能
6、完善的用户端PC软件,支持参数设置
7、采用抗干扰模块化设计,实现电气隔离
8、智能镜面检查清洁系统
9、用户自定义模拟信号输出
10、提供多种通信接口,RS-232,USB,标准MODBUS RTU通讯协议
技术指标
露点传感器 | |||
露点 | -30℃ ~+90℃;5%RH ~99%RH(非冷凝) | ||
测量精度 | ±0.15℃ | ||
分辨率 | 0.01℃ | ||
重复性 | ±0.05℃ | ||
20℃下测得的露点值 | -30℃ | ||
响应时间 | ±1℃/秒 | ||
镜面材料 | 镀铑铜 | ||
主体材料 | 铝合金 | ||
线缆长度 | 3m、5m、 10m | ||
尺寸 | Ø46×156mm | 重量 | 0.25Kg |
温度传感器(集成) | PT100, 精度:±0.1℃ ;温度范围 :-50℃~180℃ | ||
温度传感器(远程) | 4线制PT100 ,精度:±0.1℃ , 线缆长度:3m | ||
环境条件 | 温度 :-20~+70℃ ; 样气条件:工作温度:-40~90℃ |

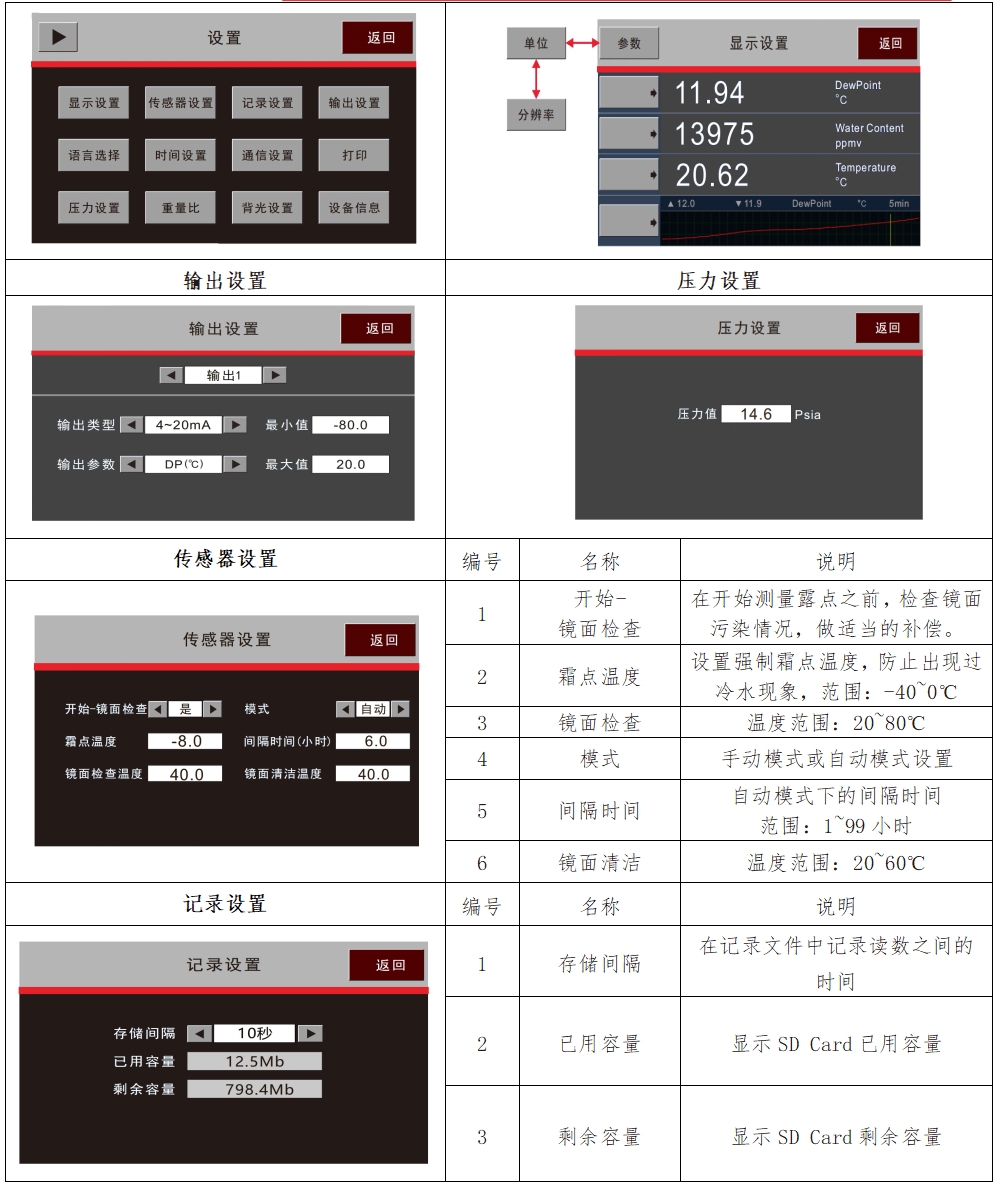

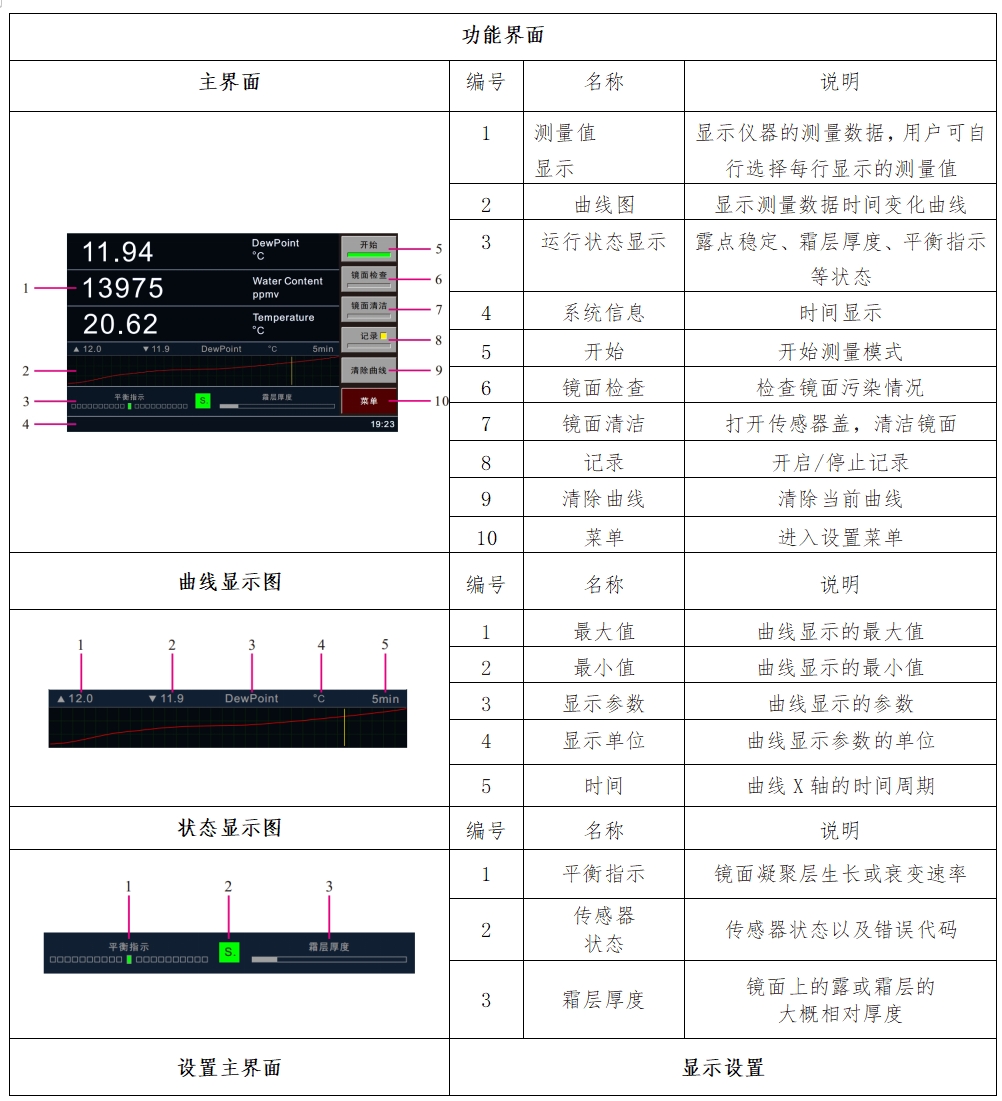

功能界面

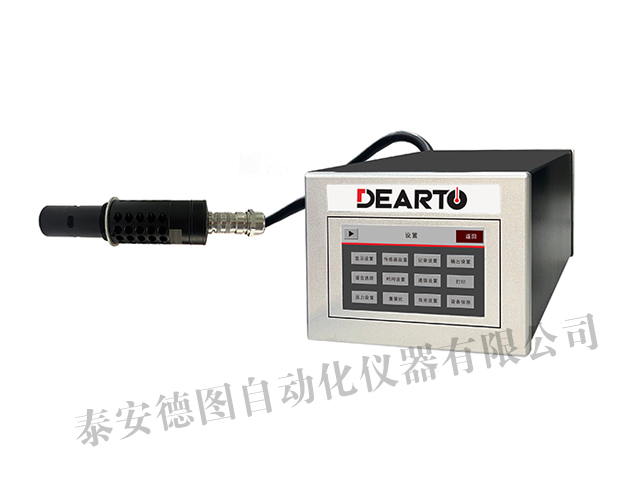

DT-ACG-200 精 密露点仪
